整体架构
Producer
负责发布消息到Kafka broker。Producer发送消息到broker时，会根据分区策略选择将其存储到哪一个Partition。
常规的有轮询，随机等策略，主要是为了将消息均衡的发送到各个 partition，提高并行度，从而提高吞吐。常用的还有按 key 哈希，主要是为了实现业务 partition 有序的需求。
Consumer
消息消费者，从Kafka broker读取消息的客户端。
Consumer Group
Consumer Group是Kafka提供的可扩展且具有容错性的消费者机制，每个Consumer属于一个特定的Consumer Group（可为每个Consumer指定group name，若不指定group name则属于默认的group）。
- Consumer Group下可以有一个或多个Consumer实例。这里的实例可以是一个单独的进程，也可以是同一进程下的线程。
- Group ID是一个字符串，在一个Kafka集群中，它标识唯一的一个Consumer Group。
- Consumer Group下所有实例订阅的主题的单个分区，只能分配给组内的某个Consumer实例消费。
进度提交
消费者在消费的过程中需要记录自己消费了多少数据，即消费位置信息。在Kafka中，这个位置信息有个专门的术语：位移（Offset）。
Rebalance
何时触发 rebalance
- 组成员数量发生变化，有新成员加入，或者有成员实例崩溃退出。
- 订阅主题数量发生变化：Consumer Group可以使用正则表达式的方式订阅主题，比如果consumer.subscribe(Pattern.compile(“t.*c”))就表明该Group订阅所有以字母t开头、字母c结尾的主题。在Consumer Group的运行过程中，你新创建了一个满足这样条件的主题，那么该Group就会发生Rebalance
- 订阅主题的分区数发生变化，如主题扩容。
Rebalance本质上是一种协议，规定了一个Consumer Group下的所有Consumer如何达成一致，来分配订阅Topic的每个分区Topic的每个分区。
比如某个Group下有20个Consumer实例，它订阅了一个具有100个分区的Topic。正常情况下，Kafka平均会为每个Consumer分配5个分区。这个分配的过程就叫Rebalance。
Rebalance 的流程
在消费者端，重平衡分为两个步骤：分别是 加入组 和 等待领导消费者（Leader Consumer）分配方案。这两个步骤分别对应两类特定的请求：JoinGroup请求和SyncGroup请求。

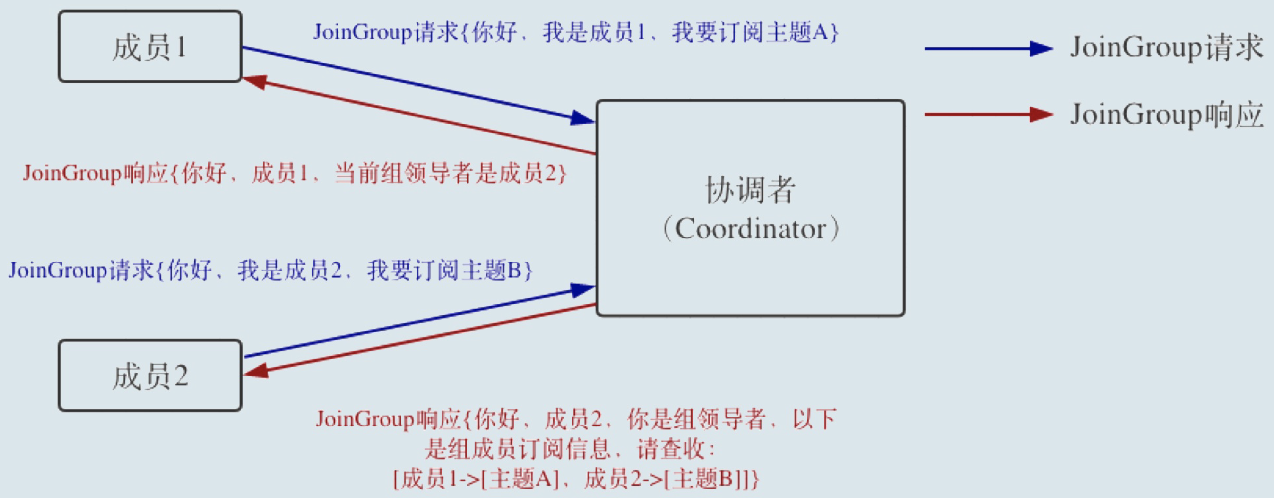

当组内成员加入组时，它会向 协调者 发送JoinGroup请求（后面会介绍协调者）。在该请求中，每个成员都要将自己订阅的主题上报，这样协调者就能收集到所有成员的订阅信息。一旦收集了全部成员的JoinGroup请求后，协调者会从这些成员中选择一个担任这个消费者组的领导者。
通常情况下，第一个发送JoinGroup请求的成员自动成为领导者。你一定要注意区分这里的领导者和之前我们介绍的领导者副本，它们不是一个概念。这里的领导者是具体的消费者实例，它既不是副本，也不是协调者。领导者消费者的任务是收集所有成员的订阅信息，然后根据这些信息，制定具体的分区消费分配方案。
选出领导者之后，协调者会把消费者组订阅信息封装进JoinGroup请求的响应体中，然后发给领导者，由领导者统一做出分配方案后，进入到下一步：发送SyncGroup请求。

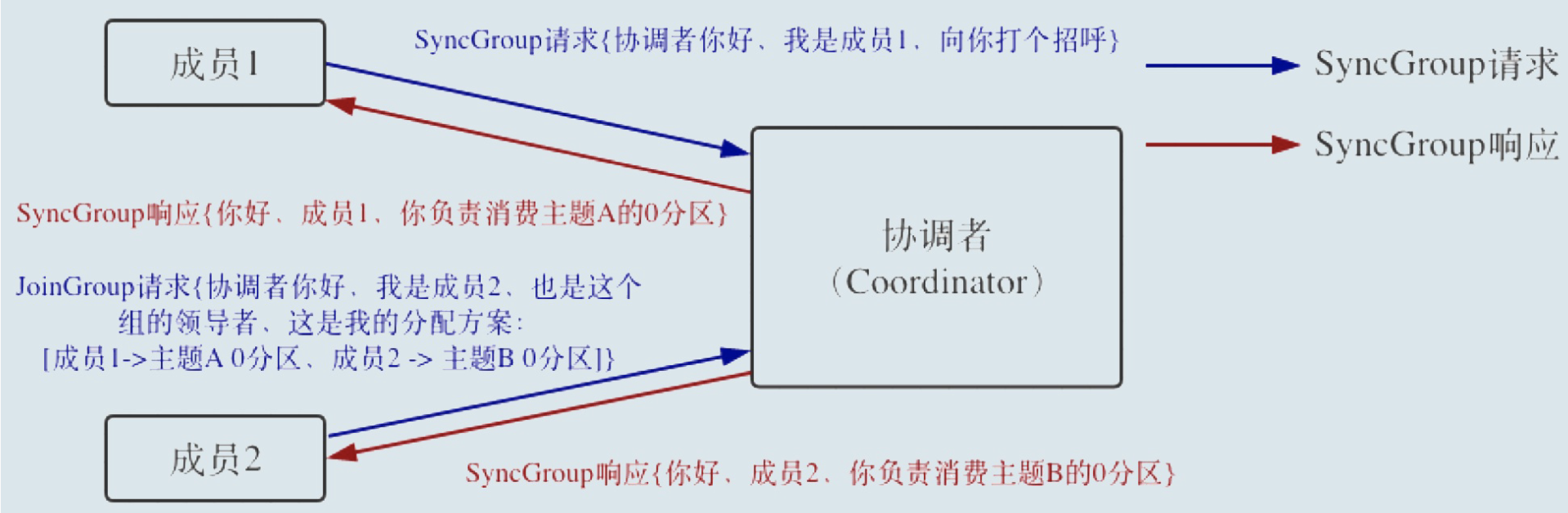

在这一步中，领导者向协调者发送SyncGroup请求，将刚刚做出的分配方案发给协调者。值得注意的是，其他成员也会向协调者发送SyncGroup请求，只不过请求体中并没有实际的内容。这一步的主要目的是让协调者接收分配方案，然后统一以SyncGroup响应的方式分发给所有成员，这样组内所有成员就都知道自己该消费哪些分区了。
JoinGroup请求的主要作用是将组成员订阅信息发送给领导者消费者，待领导者制定好分配方案后，重平衡流程进入到SyncGroup请求阶段。
SyncGroup请求的主要目的，就是让协调者把领导者制定的分配方案下发给各个组内成员。当所有成员都成功接收到分配方案后，消费者组进入到Stable状态，即开始正常的消费工作。
正常情况下，每个组内成员都会定期汇报位移给协调者。当重平衡开启时，协调者会给予成员一段缓冲时间，要求每个成员必须在这段时间内快速地上报自己的位移信息，然后再开启正常的JoinGroup/SyncGroup请求发送。
Broker
Kafka集群包含一个或多个服务器，这种服务器被称为broker。一个 broker 可以容纳多个 topic。brocker 是 kafka 中的核心组件，负责消息的存储，分区，路由信息的管理等。
Partition
Kafka中的分区机制指的是将每个主题划分成多个分区（Partition），每个分区是一组有序的消息日志。生产者生产的每条消息只会被发送到一个分区中，也就是说如果向一个双分区的主题发送一条消息，这条消息要么在分区0中，要么在分区1中。
如你所见，Kafka的分区编号是从0开始的，如果Topic有100个分区，那么它们的分区号就是从0到99。讲到这里，你可能有这样的疑问：刚才提到的副本如何与这里的分区联系在一起呢？实际上，副本是在分区这个层级定义的。
每个分区下可以配置若干个副本，其中只能有1个领导者副本和N-1个追随者副本。生产者向分区写入消息，每条消息在分区中的位置信息由一个叫位移（Offset）的数据来表征。分区位移总是从0开始，假设一个生产者向一个空分区写入了10条消息，那么这10条消息的位移依次是0、1、2、…、9。
Kafka Broker 使用消息日志（Log）来保存数据，一个日志就是磁盘上一个只能追加写（Append-only）消息的物理文件。因为只能追加写入，故避免了缓慢的随机I/O操作，改为性能较好的顺序I/O写操作，这也是实现Kafka高吞吐量特性的一个重要手段。
不停地向一个日志写入消息，最终也会耗尽所有的磁盘空间，因此Kafka必然要定期地删除消息以回收磁盘。简单来说就是通过日志段（Log Segment）机制。在Kafka底层，一个日志又近一步细分成多个日志段，消息被追加写到当前最新的日志段中，当写满了一个日志段后，Kafka会自动切分出一个新的日志段，并将老的日志段封存起来。Kafka在后台还有定时任务会定期地检查老的日志段是否能够被删除，从而实现回收磁盘空间的目的。
Topic
Topic 是一种逻辑上的分区，是同一类消息的集合，每一个消息只能属于一个 Topic。
为了使得Kafka的吞吐率提高，物理上把Topic分成一个或多个Partition，每个Partition在物理上对应一个文件夹，该文件夹下存储这个Partition的所有消息和索引文件。
每个日志文件都是一个log entry序列，每个log entry包含一个4字节整型数值（值为N+5），1个字节的”magic value”，4个字节的CRC校验码，其后跟N个字节的消息体。每条消息都有一个当前Partition下唯一的64字节的offset，它指明了这条消息的起始位置。磁盘上存储的消息格式如下：
message length ：4 bytes (value: 1+4+n)
“magic” value ： 1 byte
crc ： 4 bytes
payload ： n bytes

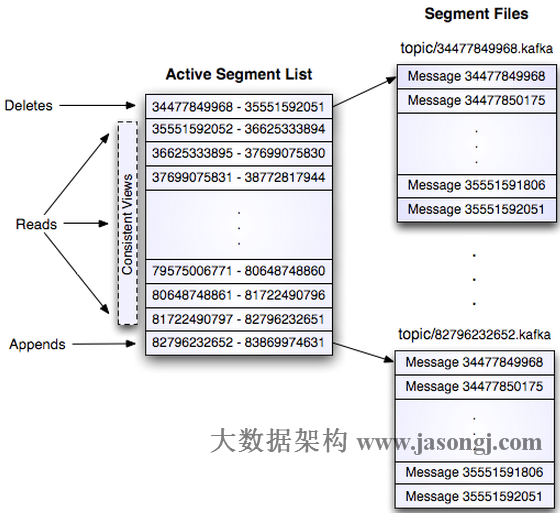

这个log entry并非由一个文件构成，而是分成多个segment，每个segment以该segment第一条消息的offset命名并以“.kafka”为后缀。另外会有一个索引文件，它标明了每个segment下包含的log entry的offset范围。
图片来自：http://www.jasongj.com/2015/03/10/KafkaColumn1/
因为每条消息都被append到该Partition中，属于顺序写磁盘。但是如果 partition 过多，就会退化成随机写磁盘，因为 kafka 是每个 partition 一个目录去写，不同于 rokcetmq 的所有 queue 写一个文件。
Kafka 控制器
控制器组件（Controller），是Apache Kafka的核心组件。它的主要作用是在Apache ZooKeeper的帮助下管理和协调整个Kafka集群理和协调整个Kafka集群。集群中任意一台Broker都能充当控制器的角色，但是，在运行过程中，只能有一个Broker成为控制器，行使其管理和协调的职责。换句话说，每个正常运转的Kafka集群，在任意时刻都有且只有一个控制器
Broker在启动时，会尝试去ZooKeeper中创建/controller节点。Kafka当前选举控制器的规则是：第一个成功创建/controller节点的Broker会被指定为控制器第一个成功创建/controller节点的Broker会被指定为控制器。控制器是做什么的？控制器是做什么的？我们经常说，控制器是起协调作用的组件，那么，这里的协调作用到底是指什么呢？我想了一下，控制器的职责大致可以分为5种，我们一起来看看。
主题管理（创建、删除、增加分区）：控制器帮助我们完成对Kafka主题的创建、删除以及分区增加的操作。
分区重分配。
Preferred领导者选举。
集群成员管理（新增Broker、Broker主动关闭、Broker宕机）：自动检测新增Broker、Broker主动关闭及被动宕机。
这种自动检测是依赖于前面提到的Watch功能和ZooKeeper临时节点组合实现的。比如，控制器组件会利用Watch机制检 ZooKeeper的
/brokers/ids节点下的子节点数量变更。目前，当有新Broker启动后，它会在/brokers下创建专属的znode节点。一旦创建完毕，ZooKeeper会通过Watch机制将消息通知推送给控制器，这样，控制器就能自动地感知到这个变化，进而开启后续的新增Broker作业。侦测Broker存活性则是依赖于刚刚提到的另一个机制：临时节点。每个Broker启动后，会在/brokers/ids下创建一个临时znode。当Broker宕机或主动关闭后，该Broker与ZooKeeper的会话结束，这个znode会被自动删除。同理，ZooKeeper的Watch机制将这一变更推送给控制器，这样控制器就能知道有Broker关闭或宕机了，从而进行“善后”。向其他Broker提供数据服务：控制器上保存了最全的集群元数据信息，其他所有Broker会定期接收控制器发来的元数据更新请求，从而更新其内存中的缓存数据。
这些数据其实在ZooKeeper中也保存了一份。每当控制器初始化时，它都会从ZooKeeper上读取对应的元数据并填充到自己的缓存中。有了这些数据，控制器就能对外提供数据服务了。这里的对外主要是指对其他Broker而言，控制器通过向这些Broker发送请求的方式将这些数据同步到其他Broker上。
- 所有主题信息。包括具体的分区信息，比如领导者副本是谁，ISR集合中有哪些副本等。
- 所有Broker信息。包括当前都有哪些运行中的Broker，哪些正在关闭中的Broker等。
- 所有涉及运维任务的分区。包括当前正在进行Preferred领导者选举以及分区重分配的分区列表。
控制器故障转移（Failover）
在Kafka集群运行过程中，只能有一台Broker充当控制器的角色，那么这就存在单点失效（Single Point of Failure）的风险。
当运行中的控制器突然宕机或意外终止时，Kafka能够快速地感知到（通过 ZK 的 watch 机制），并立即重新选出新的的控制器。这个过程就被称为Failover，该过程是自动完成的，无需你手动干预。
高水位和LeaderEpoch
HW 和 LEO

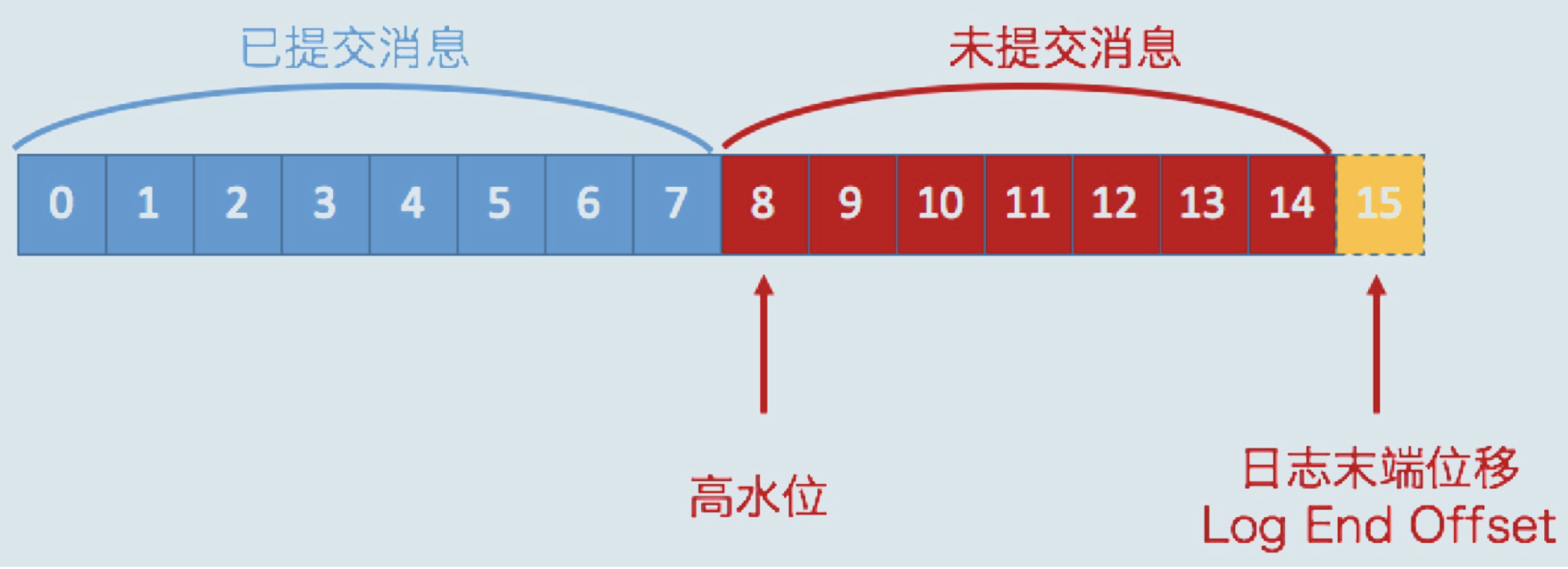

LEO（last end offset）：日志末端位移，记录了该副本对象底层日志文件中下一条消息的位移值，副本写入消息的时候，会自动更新 LEO 值。
HW（high watermark）：HW 一定不会大于 LEO 值，小于 HW 值的消息被认为是“已提交，对消费者可见。
Log End Offset，简写是LEO，它表示副本写入下一条消息的位移值。同一个副本对象，其高水位值不会大于LEO值同一个副本对象。
Kafka所有副本都有对应的高水位和LEO值，而不仅仅是Leader副本。只不过Leader副本比较特殊，Kafka使用Leader副本的高水位来定义所在分区的高水位。
leader 会保存两个类型的 LEO 值，一个是自己的 LEO，另一个是 remote LEO 值，remote LEO 值就是 follower 副本的 LEO 值，意味着 follower 副本的 LEO 值会保存两份，一份保存到 leader 副本中，一份保存到自己这里。
LEO 更新机制：
- leader 副本自身的 LEO 值更新：在 Producer 消息发送过来时，即 leader 副本当前最新存储的消息位移位置 +1；
- follower 副本自身的 LEO 值更新：从 leader 副本中 fetch 到消息并写到本地日志文件时，即 follower 副本当前同步 leader 副本最新的消息位移位置 +1；
- leader 副本中的 remote LEO 值更新：每次 follower 副本发送 fetch 请求都会包含 follower 当前 LEO 值，leader 拿到该值就会尝试更新 remote LEO 值。
leader HW 更新机制：
leader HW 更新分为故障时更新与正常时更新：
故障时更新：
- 副本被选为 leader 副本时：当某个 follower 副本被选为分区的 leader 副本时，kafka 就会尝试更新 HW 值；
- 副本被踢出 ISR 时：如果某个副本追不上 leader 副本进度，或者所在 broker 崩溃了，导致被踢出 ISR，leader 也会检查 HW 值是否需要更新，毕竟 HW 值更新只跟处于 ISR 的副本 LEO 有关系。
正常时更新：
- producer 向 leader 副本写入消息时：在消息写入时会更新 leader LEO 值，因此需要再检查是否需要更新 HW 值；
- leader 处理 follower FETCH 请求时：follower 的 fetch 请求会携带 LEO 值，leader 会根据这个值更新对应的 remote LEO 值，同时也需要检查是否需要更新 HW 值。
follower HW 更新机制：
- follower 更新 HW 发生在其更新 LEO 之后，每次 follower Fetch 响应体都会包含 leader 的 HW 值，然后比较当前 LEO 值，取最小的作为新的 HW 值。
上图 stop4 说明 Follower副本的HW更新需要一轮额外的拉取请求才能实现。
如果把上面那个例子扩展到多个Follower副本，情况可能更糟，也许需要多轮拉取请求。也就是说，Leader副本高水位更新和Follower副本高水位更新在时间上是存在错配的。这种错配是很多“数据丢失”或“数据不一致”问题的根源。

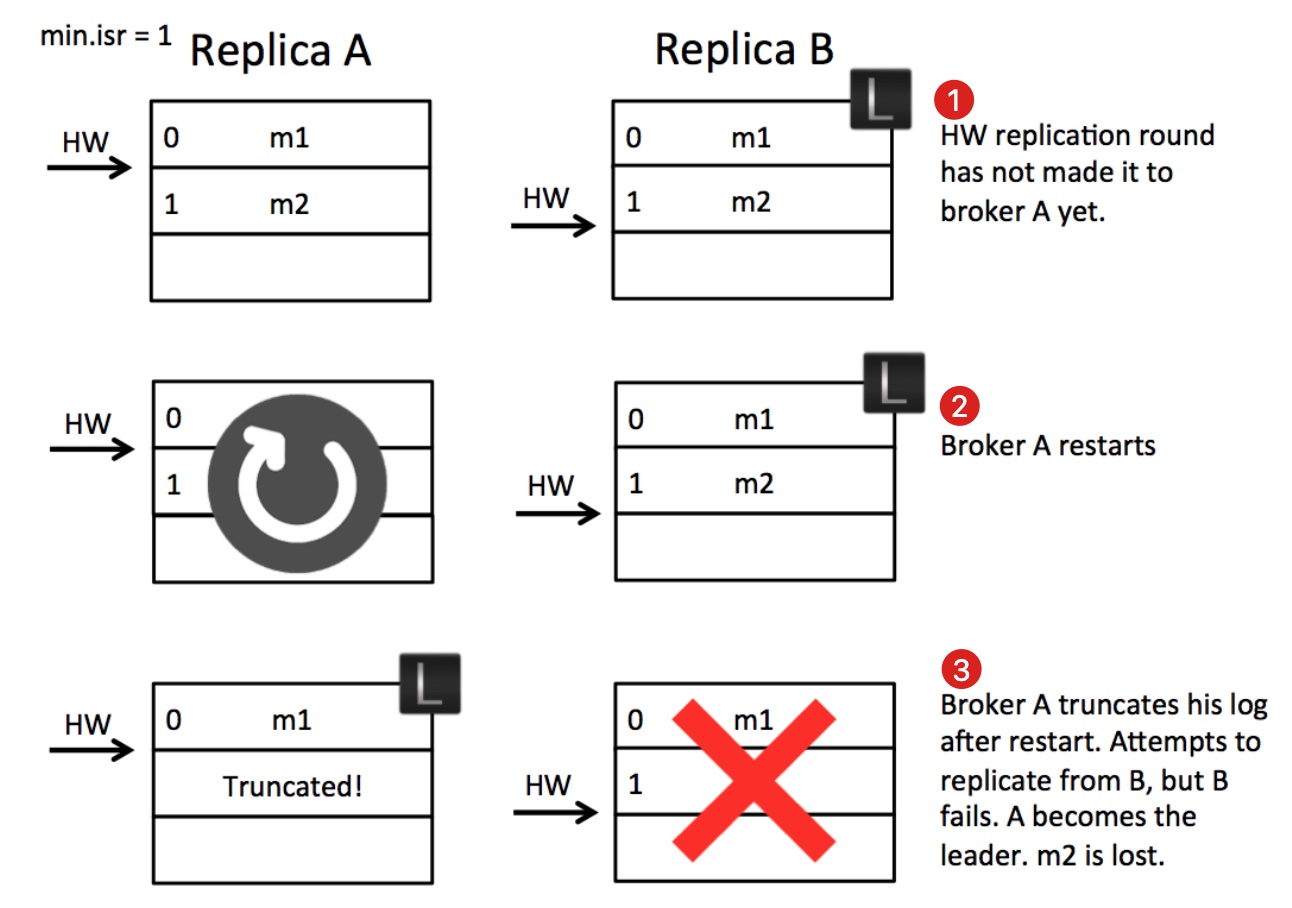

数据丢失举例
第1步中的状态:
- 副本B作为leader收到producer的m2消息并写入本地文件，等待副本A拉取。
- 副本A发起消息拉取请求，请求中携带自己的最新的日志offset（LEO=1），B收到后更新自己的HW为1，并将HW=1的信息以及消息m2返回给A。
- A收到拉取结果后更新本地的HW为1，并将m2写入本地文件。发起新一轮拉取请求（LEO=2），B收到A拉取请求后更新自己的HW为2，没有新数据只将HW=2的信息返回给A，并且回复给producer写入成功。此处的状态就是图中第一步的状态。
此时，如果没有异常，A会收到B的回复，得知目前的HW为2，然后更新自身的HW为2。
但在第2步A重启了，没有来得及收到B的回复，此时B仍然是leader。
A重启之后会以自己的 HW 为标准截断自己的日志，因为A作为follower不知道多出的日志是否是被提交过的，防止数据不一致从而截断多余的数据并尝试从leader那里重新同步
第3步，B崩溃了，min.isr设置的是1，所以zookeeper会从ISRs中再选择一个作为leader，也就是A，但是A的数据不是完整的，从而出现了数据丢失现象。
LeaderEpoch
Leader Epoch，我们大致可以认为是Leader版本。它由两部分数据组成。
Epoch。一个单调增加的版本号。每当副本领导权发生变更时，都会增加该版本号。小版本号的Leader被认为是过期Leader，不能再行使Leader权力。
起始位移（Start Offset）。Leader副本在该Epoch值上写入的首条消息的位移。
举个例子来说明一下Leader Epoch。
假设现在有两个Leader Epoch<0, 0>和<1, 120>，那么，第一个Leader Epoch表示版本号是0，这个版本的Leader从位移0开始保存消息，一共保存了120条消息。之后，Leader发生了变更，版本号增加到1，新版本的起始位移是120。
Kafka Broker会在内存中为每个分区都缓存Leader Epoch数据，同时它还会定期地将这些信息持久化到一个checkpoint文件中。当Leader副本写入消息到磁盘时，Broker会尝试更新这部分缓存。如果该Leader是首次写入消息，那么Broker会向缓存中增加一个Leader Epoch条目，否则就不做更新。这样，每次有Leader变更时，新的Leader副本会查询这部分缓存，取出对应的Leader Epoch的起始位移，以避免数据丢失和不一致的情况
引用Leader Epoch机制后，Follower副本B重启回来后，需要向A发送一个特殊的请求去获取Leader的LEO值。
在这个例子中，该值为2。当获知到Leader LEO=2后，B发现该LEO值不比它自己的LEO值小，而且缓存中也没有保存任何起始位移值 > 2的Epoch条目，因此B无需执行任何日志截断操作。
Leader Epoch 是对高水位机制的一个明显改进，即副本是否执行日志截断不再依赖于高水位进行判断。
高可用
Replication
副本（Replica）本质是一个只能追加写消息的提交日志。根据Kafka副本机制的定义，同一个分区下的所有副本保存有相同的消息序列，这些副本分散保存在不同的Broker上。
Kafka定义了两类副本：领导者副本(Leader)和追随者副本(Follower)。一主多从，这些副本保存着相同的数据。领导者副本对外提供服务，追随者副本只是不断异步拉取领导者副本的消息，不对外提供服务。
当领导者副本挂掉了，或者说领导者副本所在的Broker宕机时，Kafka依托于ZooKeeper提供的监控功能能够实时感知到，并立即开启新一轮的领导者选举，从追随者副本中选一个作为新的领导者。老Leader副本重启回来后，只能作为追随者副本加入到集群中。
为什么kafka的追随者副本不对外服务
- 方便实现“Read-your-writes”。所谓Read-your-writes，顾名思义就是，当你使用生产者API向Kafka成功写入消息后，马上使用消费者API去读取刚才生产的消息。
- 方便实现单调读（Monotonic Reads）。什么是单调读呢？就是对于一个消费者用户而言，在多次消费消息时，它不会看到某条消息一会儿存在一会儿不存在。
ISR
Kafka既不是完全的同步复制，也不是完全的异步复制，而是基于ISR的动态复制方案。
ISR 可以把他看成主从结构的升级版。对于每一个 partiton，可以分配一个或多个 Broker。 其中一个作为主节点，剩余的作为跟随者，跟随者会保存一个 partition 副本。生产者将消息发送到主节点后，主节点会广播给所有跟随者，跟随者收到后返回确认信息给主节点。 用户可以自由的配置副本数及当有几个副本写成功后，则认为消息成功保存。且同时，会在 ZooKeeper 上维护一个可用跟随者列表，列表中记录所有数据和主节点完全同步的跟随者列表。当主节点发生故障时，在列表中选择一个跟随者作为新的主节点提供服务。在这种策略下，假设总共有 m 个副本，要求至少有 n 个（0<n<m+1）副本写成功，则系统可以在最多 m-n 个机器故障的情况下保证可用性。
还有一种实现是基于 Raft 算法实现的多副本机制，具体细节可以参考官方的 paper。Raft 集群一般由奇数节点构成，如果要保证集群在 n 个节点故障的情况下可用，则至少需要有 2n+1 个节点。 与 ISR 方式相比，Raft 需要耗费更多的资源，但是整个复制和选举过程都是集群中的节点自主完成，不需要依赖 ZooKeeper 等第三者。 理论上 Raft 集群规模可以无限扩展而 ISR 模式下集群规模会受限于 ZooKeeper 集群的处理能力。
ISR，也即In-sync Replica。每个Partition的Leader都会维护这样一个列表，该列表中，包含了所有与之同步的Replica（包含Leader自己）。每次数据写入时，只有ISR中的所有Replica都复制完，Leader才会将其置为Commit，它才能被Consumer所消费。
Broker端参数 replica.lag.time.max.ms，这个参数的含义是Follower副本能够落后Leader副本的最长时间间隔，当前默认值是10秒。这就是说，只要一个Follower副本落后Leader副本的时间不连续超过10秒，那么Kafka就认为该Follower副本与Leader是同步的，即使此时Follower副本中保存的消息明显少于Leader副本中的消息。我们在前面说过，Follower副本唯一的工作就是不断地从Leader副本拉取消息，然后写入到自己的提交日志中。如果这个同步过程的速度持续慢于Leader副本的消息写入速度，那么在replica.lag.time.max.ms时间后，此Follower副本就会被认为是与Leader副本不同步的，因此不能再放入ISR中。此时，Kafka会自动收缩ISR集合，将该副本“踢出”ISR。值得注意的是，倘若该副本后面慢慢地追上了Leader的进度，那么它是能够重新被加回ISR的。这也表明，ISR是一个动态调整的集合，而非静态不变的。
Unclean领导者选举（Unclean Leader Election）
既然ISR是可以动态调整的，那么自然就可以出现这样的情形：ISR为空。因为Leader副本天然就在ISR中，如果ISR为空了，就说明Leader副本也“挂掉”了，Kafka需要重新选举一个新的Leader。
此时该怎么选举新Leader呢？Kafka把所有不在ISR中的存活副本都称为非同步副本Kafka把所有不在ISR中的存活副本都称为非同步副本。通常来说，非同步副本落后Leader太多，因此，如果选择这些副本作为新Leader，就可能出现数据的丢失。毕竟，这些副本中保存的消息远远落后于老Leader中的消息。在Kafka中，选举这种副本的过程称为Unclean领导者选举。Broker端参数Broker端参数unclean.leader.election.enable控制是否允许Unclean领导者选举unclean.leader.election.enable控制是否允许Unclean领导者选举。
开启Unclean领导者选举可能会造成数据丢失，但好处是，它使得分区Leader副本一直存在，不至于停止对外提供服务，因此提升了高可用性。反之，禁止Unclean领导者选举的好处在于维护了数据的一致性，避免了消息丢失，但牺牲了高可用性。
