安装jaeger

jaeger提供一个all in one 的docker镜像,可以快速搭建实验环境

docker run -d --name jaeger
-e COLLECTOR_ZIPKIN_HTTP_PORT=9411
-p 5775:5775/udp
-p 6831:6831/udp
-p 6832:6832/udp
-p 5778:5778
-p 16686:16686
-p 14268:14268
-p 9411:9411
jaegertracing/all-in-one:1.6

OpenTracing

OpenTracing通过提供平台无关、厂商无关的API,使得开发人员能够方便的添加(或更换)追踪系统的实现。 OpenTracing提供了用于运营支撑系统的和针对特定平台的辅助程序库。 jaeger兼容OpenTracing API,所以我们使用OpenTracing的程序库可以方便的替换追踪工具。 OpenTracing中文文档

jaeger使用

封住一下jaeger的初始化操作方便使用,详细用法可以查看 jaeger-client-go

// lib/tracer

// NewTracer 创建一个jaeger Tracer
func NewTracer(servicename string, addr string) (opentracing.Tracer, io.Closer, error) {
	cfg := jaegercfg.Configuration{
		ServiceName: servicename,
		Sampler: &jaegercfg.SamplerConfig{
			Type:  jaeger.SamplerTypeConst,
			Param: 1,
		},
		Reporter: &jaegercfg.ReporterConfig{
			LogSpans:            true,
			BufferFlushInterval: 1 * time.Second,
		},
	}

	sender, err := jaeger.NewUDPTransport(addr, 0)
	if err != nil {
		return nil, nil, err
	}

	reporter := jaeger.NewRemoteReporter(sender)
	// Initialize tracer with a logger and a metrics factory
	tracer, closer, err := cfg.NewTracer(
		jaegercfg.Reporter(reporter),
	)

	return tracer, closer, err
}

func main() {
t, io, err := tracer.NewTracer("tracer", "")
	if err != nil {
		log.Fatal(err)
	}
	defer io.Close()
	opentracing.SetGlobalTracer(t)
}

opentracing.SetGlobalTracer(t) 方法执行会将jaeger tracer注册到全局,接下来只需要使用opentracing 的标准API便可以了。 如果不想使用jaeger了,想替换成其他分布式追踪工具,只需要工具支持opentracing标准,并将main函数的SetGlobalTracer操作替换即可,其他文件都不需要更改。

micro链路追踪插件

micro自带的opentracing插件

在micro自带的插件中已经有opentracing的插件了,包含server,client等,不过这个插件只能go-micro构建的微服务(api,srv)中使用。因为micro网关有一个独立的插件系统,但是并没有提供opentracing相关的插件。

micro/go-plugins/wrapper/trace/opentracing/opentracing.go

我们可以在构建服务的时候直接使用,只需要在服务初始化时增加一行函数就可以了。

service := micro.NewService(
		micro.Name(name),
		micro.Version("latest"),
		micro.WrapHandler(ocplugin.NewHandlerWrapper(opentracing.GlobalTracer())),
	)

srv/user/main.go 目录下的user 服务是一个完整的使用实例。

为micro网关增加opentracing插件

实现原理


外部HTTP请求首先经过API网关,网关生成第一个SpanContexts并且通过HTTP头传递到聚合层的API服务,这边需要我们实现一个插件去做这件事,原理很简单,拦截每一次请求添加信息就可以了。 查看micro自带的opentracing插件,可以发现是通过golang的context传递,micro的RPC已经封装好了通过context在跨进程服务间传递SpanContexts机制,所以我们需要在API服务层实现一个插件,从HTTP头中取出SpanContexts并按照micro自带的方式注入golang context。

// micro opentracing插件中wHandlerWrappe
// NewHandlerWrapper accepts an opentracing Tracer and returns a Handler Wrapper
func NewHandlerWrapper(ot opentracing.Tracer) server.HandlerWrapper {
	return func(h server.HandlerFunc) server.HandlerFunc {
		return func(ctx context.Context, req server.Request, rsp interface{}) error {
			name := fmt.Sprintf("%s.%s", req.Service(), req.Endpoint())
			ctx, span, err := traceIntoContext(ctx, ot, name)
			if err != nil {
				return err
			}
			defer span.Finish()
			return h(ctx, req, rsp)
		}
	}
}

micro API网关插件

lib/wrapper/tracer/opentracing/stdhttp/stdhttp.go

和实现JWT鉴权插件一样,实现一个HTTP中间件通过mciro的插件机制全局注册就可以实现拦截每次请求并处理。

// TracerWrapper tracer wrapper
func TracerWrapper(h http.Handler) http.Handler {
	return http.HandlerFunc(func(w http.ResponseWriter, r *http.Request) {
		spanCtx, _ := opentracing.GlobalTracer().Extract(opentracing.HTTPHeaders, opentracing.HTTPHeadersCarrier(r.Header))
		sp := opentracing.GlobalTracer().StartSpan(r.URL.Path, opentracing.ChildOf(spanCtx))
		defer sp.Finish()

		if err := opentracing.GlobalTracer().Inject(
			sp.Context(),
			opentracing.HTTPHeaders,
			opentracing.HTTPHeadersCarrier(r.Header)); err != nil {
			log.Println(err)
		}

		sct := &status_code.StatusCodeTracker{ResponseWriter: w, Status: http.StatusOK}
		h.ServeHTTP(sct.WrappedResponseWriter(), r)

		ext.HTTPMethod.Set(sp, r.Method)
		ext.HTTPUrl.Set(sp, r.URL.EscapedPath())
		ext.HTTPStatusCode.Set(sp, uint16(sct.Status))
		if sct.Status >= http.StatusInternalServerError {
			ext.Error.Set(sp, true)
		}
	})
}

Tracer相关的概念可以查看这个文档

  1. opentracing.GlobalTracer().Extract 方法提取HTTP头中的spanContexts
  2. opentracing.ChildOf 方法基于提取出来的spanContexts生成新的child spanContexts
  3. opentracing.GlobalTracer().StartSpan 方法生成一个新的span
  4. github.com/opentracing/opentracing-go/ext 通过ext可以为追踪添加一些tag来展示更多信息,比如URL,请求类型(GET,POST…), 返回码
  5. sp.Finish() 结束这一个span

API服务(使用gin)插件

lib/wrapper/tracer/opentracing/gin2micro/gin2micro.go

// TracerWrapper tracer 中间件
func TracerWrapper(c *gin.Context) {
	md := make(map[string]string)
	spanCtx, _ := opentracing.GlobalTracer().Extract(opentracing.HTTPHeaders, opentracing.HTTPHeadersCarrier(c.Request.Header))
	sp := opentracing.GlobalTracer().StartSpan(c.Request.URL.Path, opentracing.ChildOf(spanCtx))
	defer sp.Finish()

	if err := opentracing.GlobalTracer().Inject(sp.Context(),
		opentracing.TextMap,
		opentracing.TextMapCarrier(md)); err != nil {
		log.Log(err)
	}

	ctx := context.TODO()
	ctx = opentracing.ContextWithSpan(ctx, sp)
	ctx = metadata.NewContext(ctx, md)
	c.Set(contextTracerKey, ctx)

	c.Next()

	statusCode := c.Writer.Status()
	ext.HTTPStatusCode.Set(sp, uint16(statusCode))
	ext.HTTPMethod.Set(sp, c.Request.Method)
	ext.HTTPUrl.Set(sp, c.Request.URL.EscapedPath())
	if statusCode >= http.StatusInternalServerError {
		ext.Error.Set(sp, true)
	}
}

// ContextWithSpan 返回context
func ContextWithSpan(c *gin.Context) (ctx context.Context, ok bool) {
	v, exist := c.Get(contextTracerKey)
	if exist == false {
		ok = false
		return
	}

	ctx, ok = v.(context.Context)
	return
}

基本操作流程和给micro编写的插件相同,但是有两点不同。其一,因为我使用gin开发API服务,所以基于gin的API。其二,因为micro内部提供通过golang context传递spanContexts的机制,所以将这边会将child spanContexts注入到gin 的context,在API服务通过micro提供RPC接口(生成的XX.micro.go文件中调用函数第一个参数都是context)调用其他服务时传入提取的context,如下:

...
ctx, ok := gin2micro.ContextWithSpan(c)
	if ok == false {
		log.Log("get context err")
	}

	res, err := s.helloC.Call(ctx, &helloS.Request{Name: "xuxu"})
...

完整的实现细节可以查看,github仓库中 lib/wrapper/tracer/opentracing, 这里

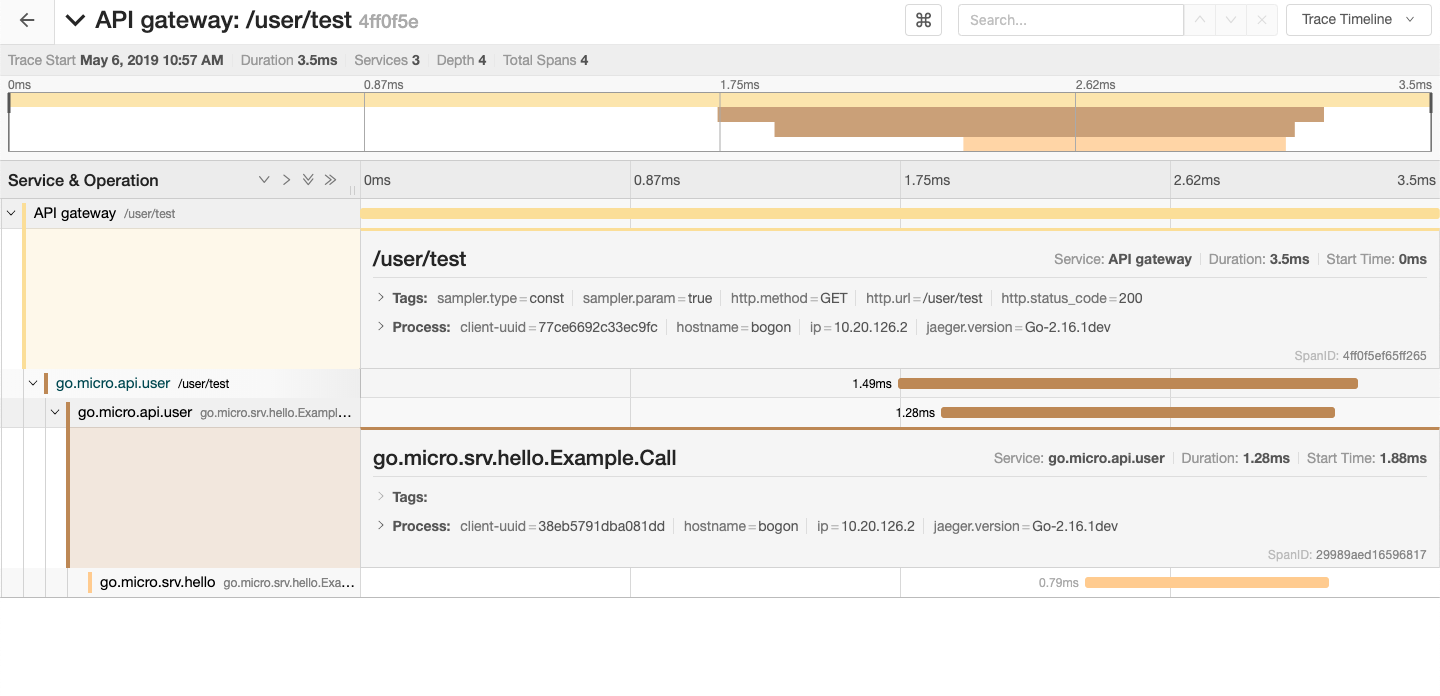

完整体验


image-20210424113300568
